Лабораторный стенд для испытаний, кристаллизующих реагетов

Стенд предназначен для проведения испытаний кристаллизующих реагентов, применяемых в практике активных воздействий, на их льдообразующую эффективность.

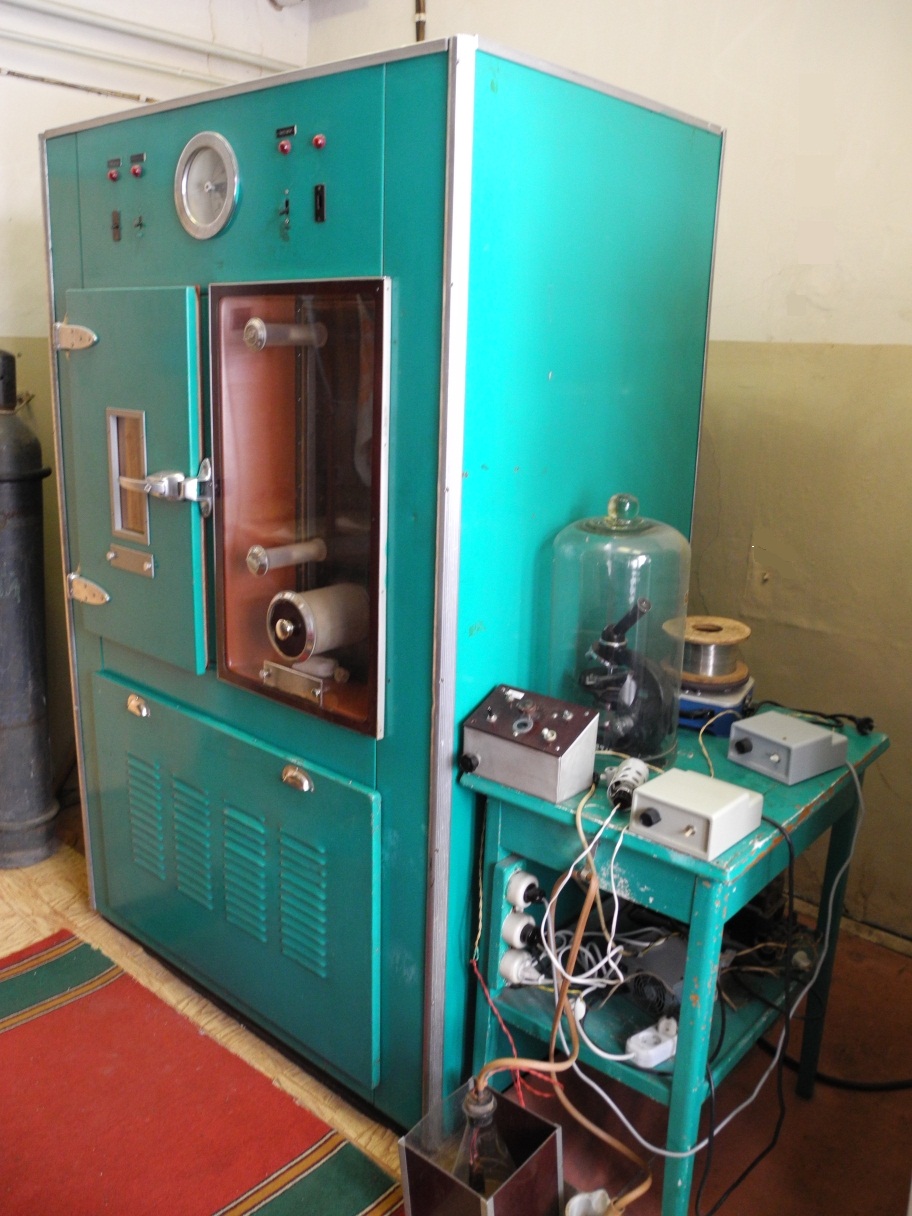

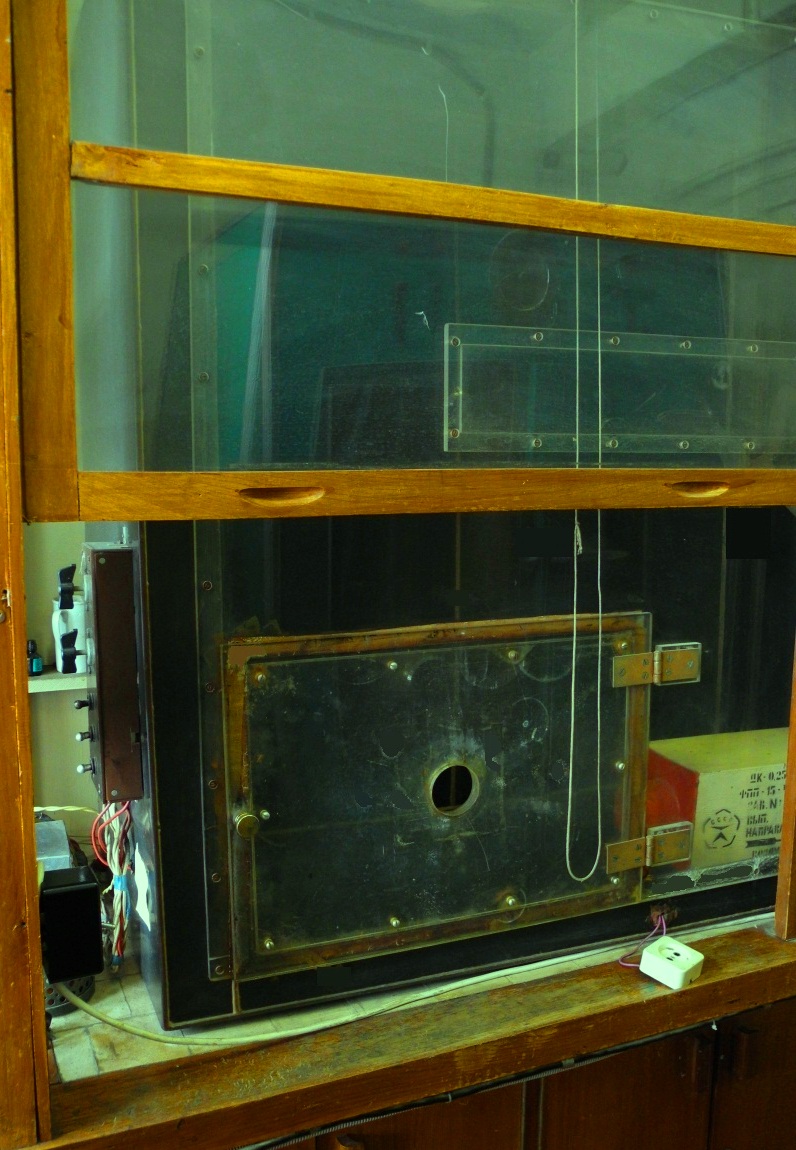

Основной частью стенда является малая климатическая камера TSW-300 производства Германии объемом 300 литров. В камере создается температурный режим от минус 25 до 25 °С

Камера оснащена вентилятором для перемешивания воздуха и выравнивания концентрации частиц; осветительным устройством для визуального наблюдения за процессом образования тумана и изменением его фазового состояния; заборником проб кристаллов для улавливания образующихся ледяных кристаллов на дне камеры; ртутным термометром с ценой деления 0,2 °С.

В состав стенда также входит:

• аэрозольная камера объемом 800л с автономной системой очистки;
• парогенератор мощностью 600 Вт;

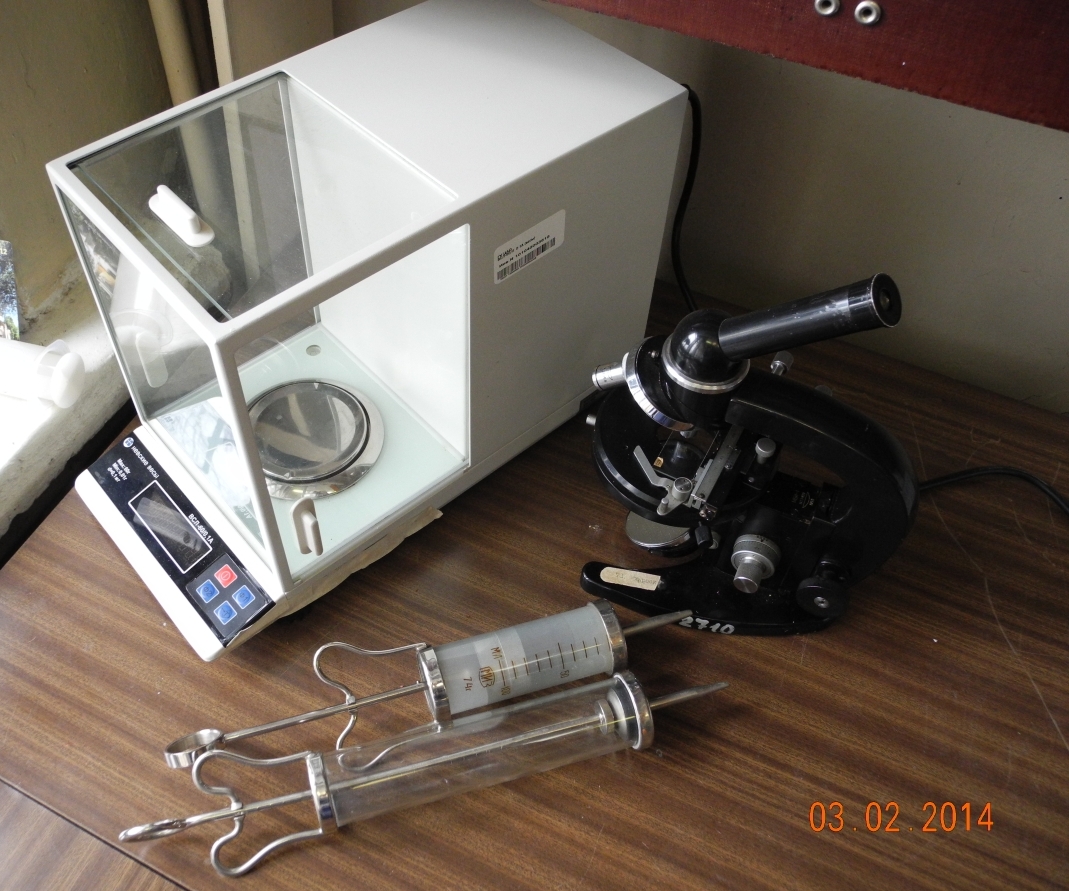

• весы электронные ВСЛ-60/0,1А с ценой деления 0,1 мг;
• шприцы вместимостью от 20 до 250 см³ для дозирования проб аэрозолей;
• микроскоп с увеличением до 200 раз;
• пульт управления устройствами внутри камеры и парогенератором.

Более подробное описание климатической камеры и порядок выполнения измерений можно найти в РД.52.11.639-2002 Методические указания: «Методика оценки эффективности льдообразующих реагентов и пиротехнических составов в лабораторных условиях».

Лабораторный стенд для моделирования природных туманов

Стенд предназначен для моделирования теплых и переохлажденных туманов и исследования процессов их рассеяния при активных воздействиях

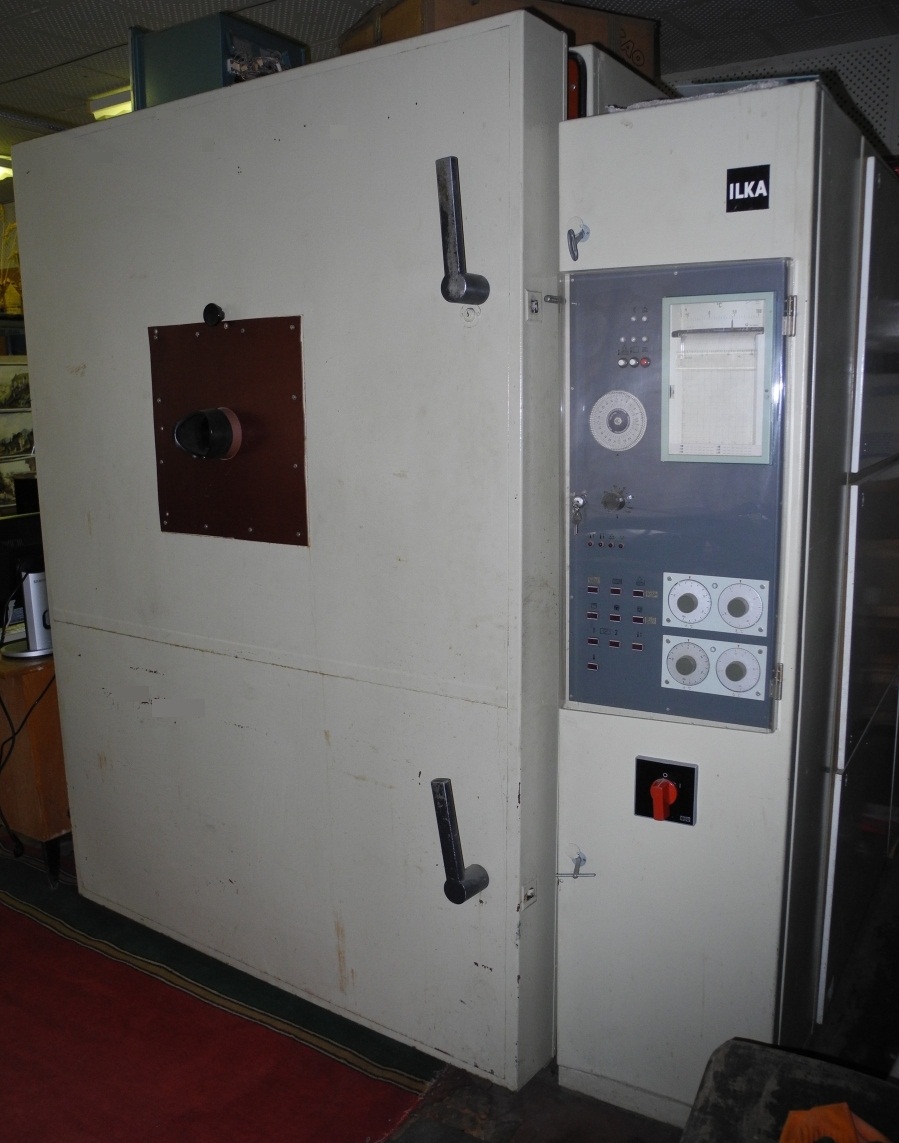

В состав стенда входит климатическая камера КТК-3000 (производство Германии) и малая холодильная камера с устройством для дозированного отбора проб кристаллов из рабочего объема КТК-3000 и их выращивания. Рабочий объем климатической камеры составляет 3,0 м³. В камере создается температурный режим в диапазоне измеряемых температур от –40 °С до +100 °С.

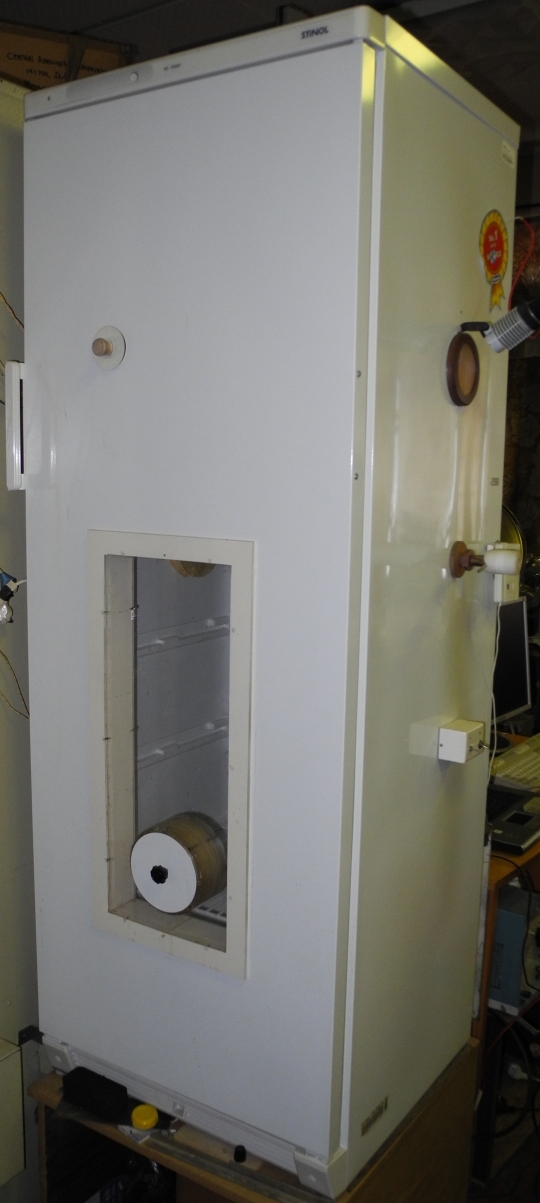

Рабочий объем малой холодильной камеры 240 л. В камере создается температурный режим от минус 15 до 25 °С

В состав стенда также входит:

• Парогенератор для создания тумана в камере;
• Измерители температуры;
• Три фотоэлектрических измерителей оптической плотности тумана.

Лабораторный стенд для моделирования облаков, туманов и проведения климатических испытаний приборных комплексов

Стенд предназначен для:

• Моделирования процесса образования теплых и переохлажденных облачных сред;
• Моделирования процессов воздействий на модельные облачные среды;
• Моделирование климатических условий в широком диапазоне температур и влажности;
• Проведения испытаний и калибровок самолетных и наземных приборных комплексов.

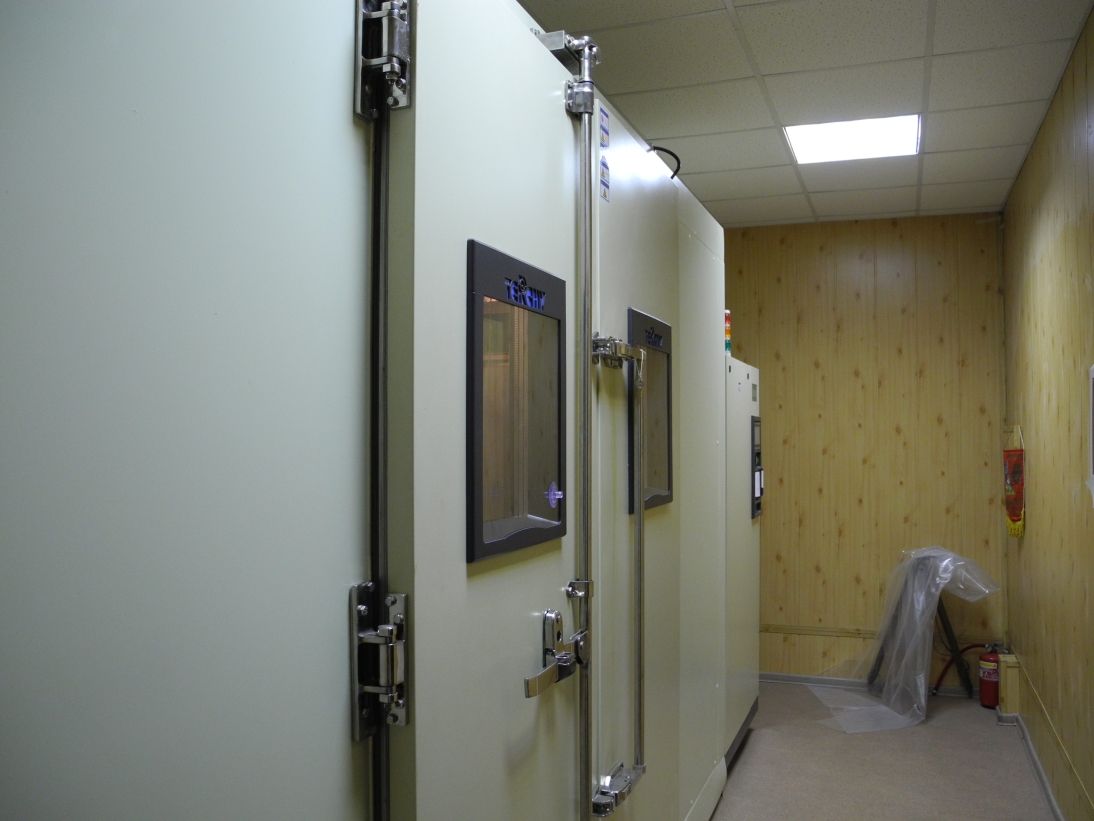

Основу стенда составляет климатическая камера модели MHW- 6JK фирмы TERCHY с полезным объёмом 12 м³.

Диапазон температур в рабочей камере	От -60 °С до +60 °С
Точность поддержания температуры	±0,5 °С
Неравномерность распределения температуры по объему	±1 °С
Скорость изменения температуры	1/1 °С/мин
Диапазон влажности	20 - 95%
Точность поддержания влажности	± 2,5%
Неравномерность распределения влажности по объему	± 5%

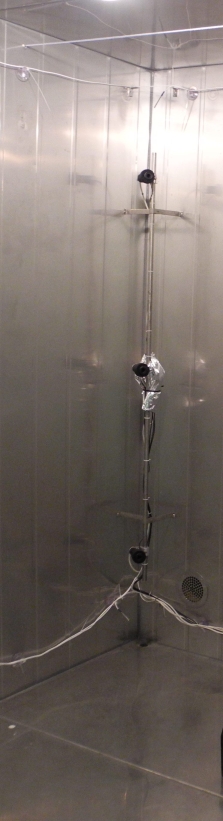

Камера оборудована 12-ти канальным, высокоточным измерителем температуры среды по объему камеры, 3-х канальным фотоэлектрическим измерителем оптической плотности капельного тумана.

В состав стенда также входит:

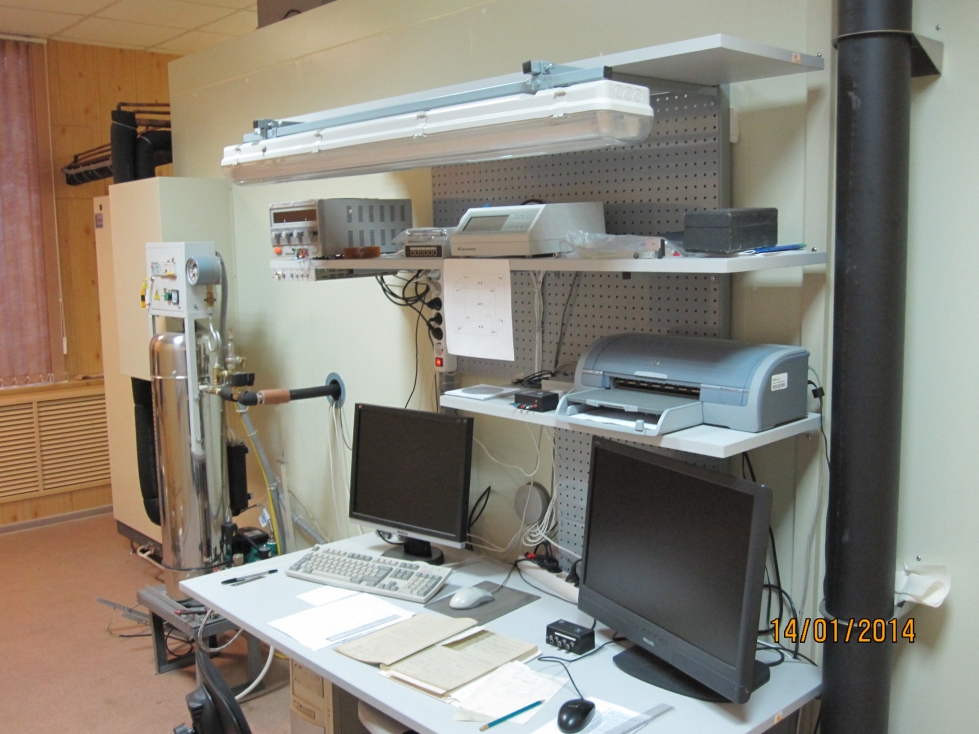

• Парогенератор ЭПэ – 5 – ПМР производительностью 50 кг пара в час.

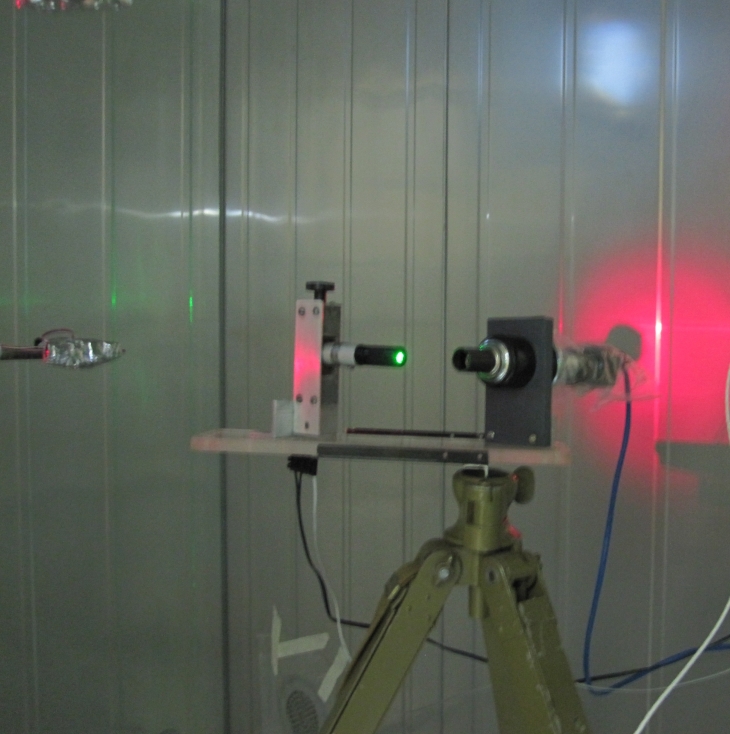

• Устройство для исследования спектра частиц модельной облачной среды на базе скоростной цифровой видеокамера и лазерного модуля

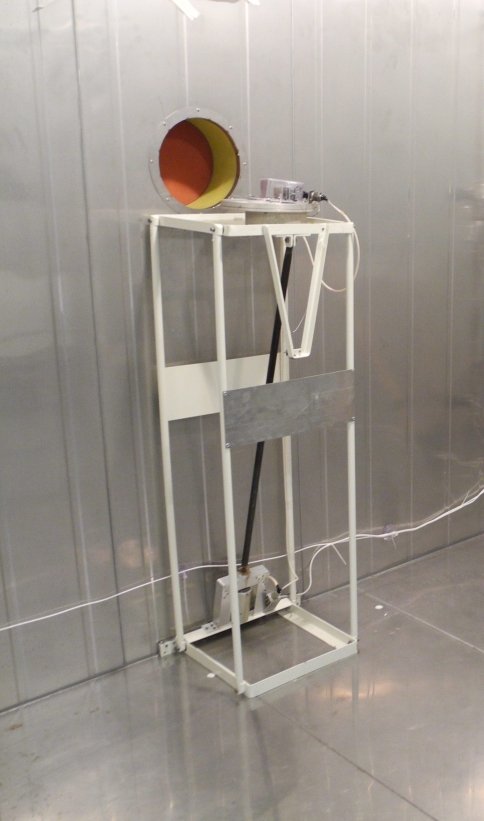

• Устройство с дистанционным управлением для забора кристаллов и капель на предметные стекла.
